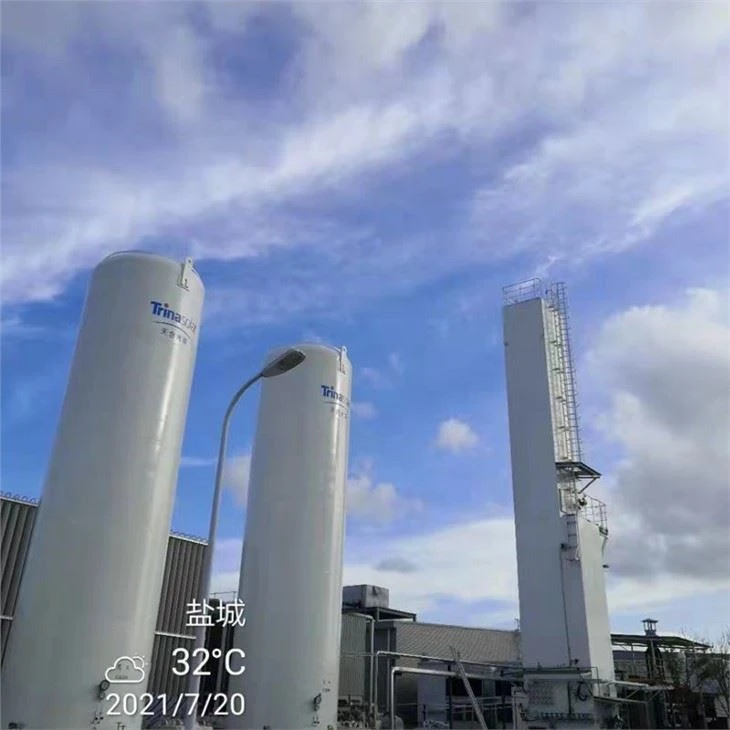

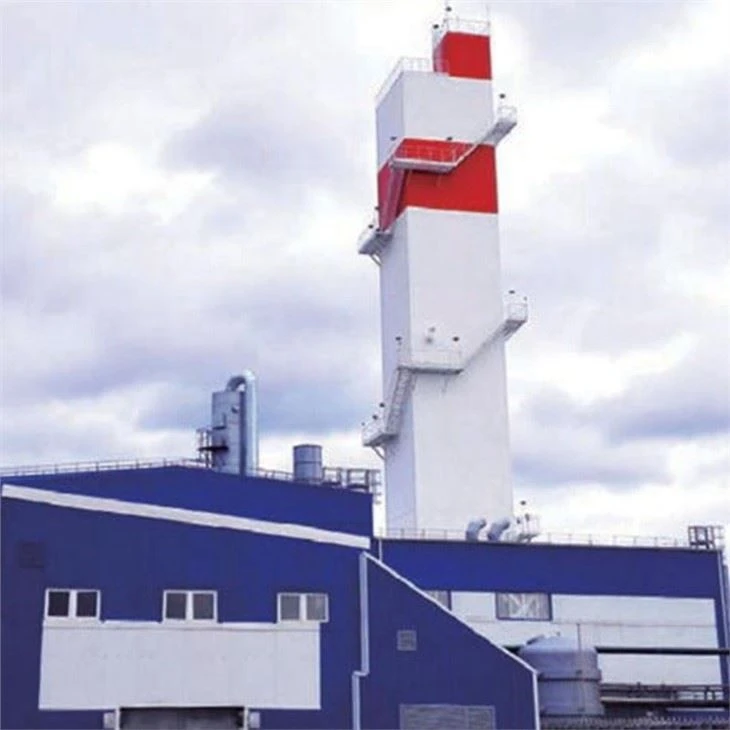

Uzina de producere a oxigenului lichid pentru medicina

1. Principiul de proiectare al acestei instalații se bazează pe punctul de fierbere diferit al fiecărui gaz din aer. Aerul este comprimat, prerăcit și a fost îndepărtat de H2O și CO2, apoi pentru a fi răcit în schimbătorul de căldură principal până când este lichefiat. După rectificare, oxigenul de producție și azotul pot fi colectate.2. Această instalație este de purificare MS a aerului cu un proces de expandare a turbinei. Este o instalație comună de separare a aerului, care adoptă umplerea și rectificarea completă a materialelor pentru fabricarea argonului.3. Aerul brut merge la filtrul de aer pentru îndepărtarea prafului și a impurităților mecanice și intră în compresorul turbinei de aer unde aerul este comprimat la 0,59 MPaA. Apoi intră în sistemul de prerăcire a aerului, unde aerul este răcit la 17 grade. După aceea, curge în rezervorul de adsorbție cu 2 site moleculare, care funcționează pe rând, pentru a obține îndepărtarea H2O, CO2 și C2H2.
